Российское представительство ТМ Zemic ( ООО «Тензо-Инжиниринг») на прошлой неделе закончило испытания привариваемых тензорезисторов на 950 градусов С на площадке Института машиноведения им. А.А. Благонравова Российской академии наук, данные тензодатчики из новой линейки продукции компании Zemic(ZHONGHANG ELECTRONIC MEASURING INSTRUMENTS CO.,LTD (CHINA)). Производственная группа компаний «ZEMIC Inc.» входит в Национальную Авиакорпорацию Китая «AVIC».

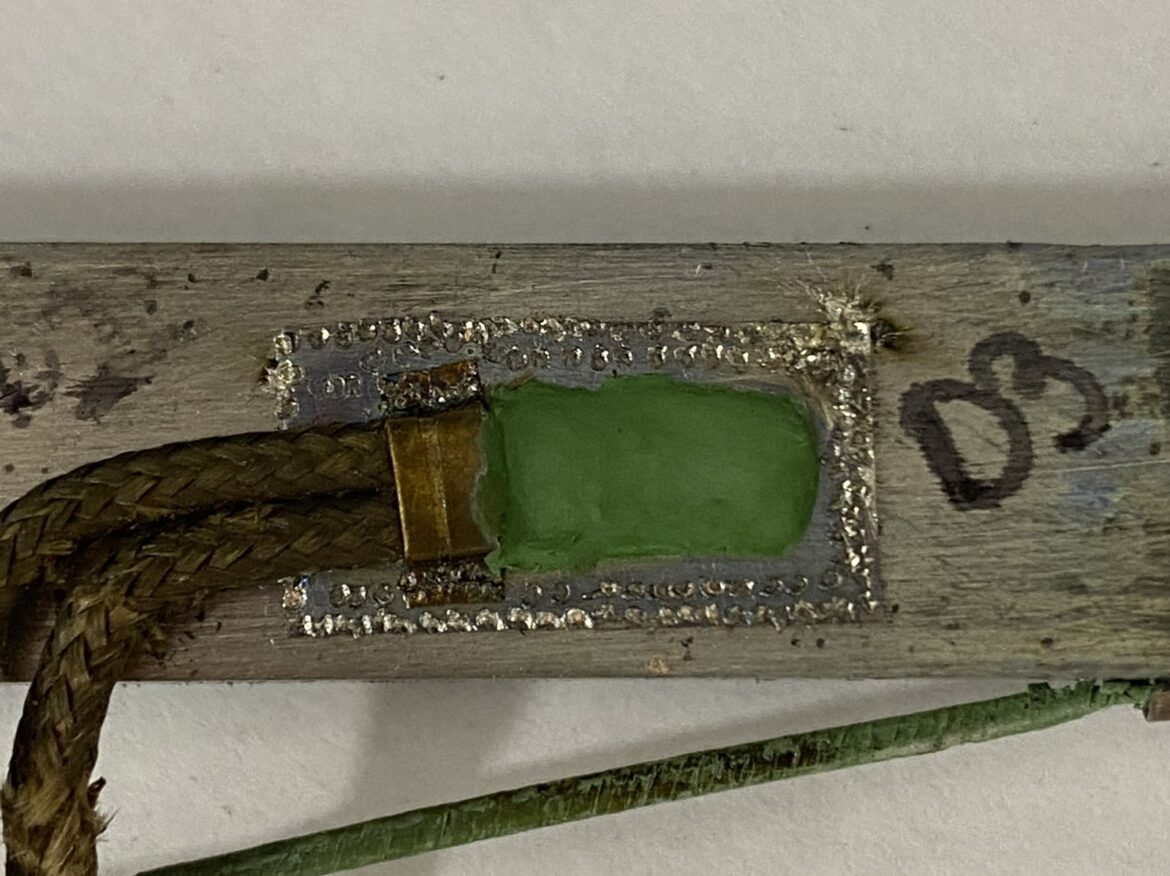

Испытания подтвердили возможность методом точечной сварки наносить тензодатчики на поверхность испытываемой детали, на которую нет возможности нанесения цемента(термообоработки в печи) или использования установки газопламенного напыления.
Применение и функции
Привариваемый тензорезистор является специальным тензорезистором, который обладает характеристиками обычных тензорезисторов, предназначенных для прочностных испытаний натурных объектов.
Привариваемые тензорезисторы делятся на три серии:
- HCY серия имеет диапазон рабочих температур -30 °С ~ 150 °С;
- HKB серия имеет диапазон рабочих температур -130 °С ~ 250 °С.
- WTN серия имеет диапазон рабочих температур -260 °С ~ 950 °С.
Привариваемые тензорезисторы имеют следующие параметры:
- установка методом точечной сварки;
- круговое расположение ячеек на металлической подложке, для обеспечения согласованности установки при помощи точечной сварки;
- метки позиционирования на металлической подложке, для лучшего размещения, при установке на металлическом основании;
- защищенные и зафиксированные выводные проводники;
- тензорезистор имеет термокомпенсацию к материалу подложки.
Параметры Серия HCY Серия HKB Серия WTN Материал чувствительной решетки Константан Карма Нихром Материал подложки Специальный полиимид Полиимид, армированный стекловолокном Высокотемпературный цемент Материал основы Нержавеющая сталь Нержавеющая сталь Нержавеющая сталь Толщина основы, мм 0,1 0,1 0,1 Номинальное сопротивление, Ом 120, 350 120, 350 120, 350 Допустимое отклонение сопротивления в партии, % ≤±0,1 ≤±0,1 ≤±1 Коэффициент чувствительности (РКП) 1,80…2,2 1,70…2,1 2,0…2,2 Допустимое отклонение коэффициента чувствительности, % ≤±2 ≤±2 ≤±2 Диапазон рабочих температур, ⁰С ‐30…+150 ‐30…+250 ‐230…+950 Диапазон относительных деформаций, млн‐1 ‐3000…+3000 ‐3000…+3000 ‐3000…+3000 Способ защиты Силиконовая защита Силиконовая защита Высокотемпературный цемент Способ установки Методом точечной сварки Методом точечной сварки Методом точечной сварки Класс защиты тензорезистора IP67 IP67 IP67 Данная продукция в ближайшее время поступит в каталоги представительства ТМ Zemic и в последующем пройдет сертификацию для российского рынка.
